產品展示

日標鑄鋼閘閥 (2)

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：嚴格把控成本控制，減少了開支，讓利于客戶！
交貨快捷：新型生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-8588 8060

產品詳情

不銹鋼日標閘閥產品概述：
日標閘閥產品設計制造符合標準要求，密封可靠，性能優良。閘閥采用楔式彈性閘板結構，結構設計緊湊合理，造型美觀；閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，日標閘閥可適用于不同壓力、溫度及介質工況。

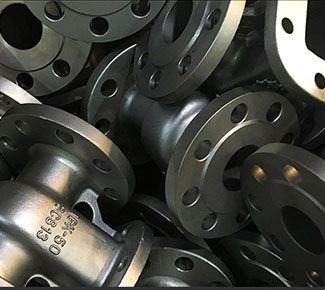

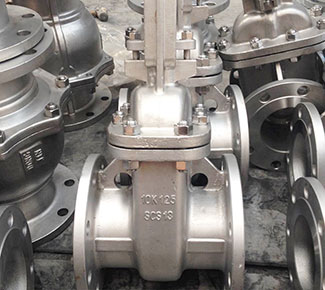

日標法蘭閘閥實物圖3 日標不銹鋼閘閥實物圖4
不銹鋼日標閘閥產品特點：
1、日標閘閥采用不銹鋼材質，產品結構合理、密封可靠、性能優良、造型美觀；
2、閘閥密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
4、閘閥雙重密封，性能更可靠；
5、日標閘閥零件材質，法蘭和對焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
日標閘閥主要標準:
設計標準：JIS B2073
壁厚標準： ASME B16.34
結構長度：JIS B2002
法蘭標準： IS B2212 B2214
檢測標準：JIS B2003

日標閘閥技術規范：日標鑄鋼閘閥/鑄鋼日標閘閥

設計依據	日標系列	美標系列
設計標準	BS5351	AP16D	ANSI B16.34
法蘭連接結構長度	JIS B2002	AP16D	ANSI B16.10
結構長度(焊接)	-	AP16D	ANSI B16.10
連接法蘭	JIS B2212 B2214	ANSI B16.5、B16.47
對焊端	-	ANSI B16.25
試驗和檢驗	JIS B2003	AP16D	AP1598

JIS日標法蘭閘閥試壓壓力：日標鑄鋼閘閥/鑄鋼日標閘閥

設計依據	日標系列	美標系列
設計標準	BS5351	AP16D	ANSI B16.34
法蘭連接結構長度	JIS B2002	AP16D	ANSI B16.10
結構長度(焊接)	-	AP16D	ANSI B16.10
連接法蘭	JIS B2212 B2214	ANSI B16.5、B16.47
對焊端	-	ANSI B16.25
試驗和檢驗	JIS B2003	AP16D	AP1598

JIS日標法蘭閘閥零部件材料列表Material List：日標鑄鋼閘閥/鑄鋼日標閘閥

零件名稱	零部件材料Part Material					Part Name
閥體/閥蓋	A216-WCB	A217-WC6		A352-LCB	A351-CF8M	Body/Bonnet
閘板	A216-WCB	A217-WC6		A352-LCB	A351-CF8M	Wedge
閥桿	A182-F6a	A182-F11		A182-F6a	A182-F316	Stem
填料	柔性石墨/ Flexible Graphite				聚四氟乙烯/PTFE	Packing
墊片	18-8柔性石墨/18-8Flexible Graphite					Gasket
螺栓	A193-B7		A193-B7	A193-B7M	A193-B8	Bolt
適用溫度	-29~425℃		-29~550℃	-46~350℃	-40~200℃	Suitable Temp
適用介質	水，油品，蒸汽 Water，Oil，Steam		蒸汽，油品 Steam，Oil	丙烷，乙烯 Propane，Ethane	硝酸類 Nitric Acid	Suitable Medium

JIS 日標法蘭閘閥主要外形和連接尺寸Main External And Connection：日標鑄鋼閘閥/鑄鋼日標閘閥

DN mm	in	L	D	D1	D2	b	n-φd	H	D0	W（kg）
50	2	178	155	120	100	16	4-19	409	200	24
65	2.5	190	175	140	120	18	4-19	535	250	31
80	3	203	185	150	130	18	8-19	570	250	40
100	4	229	210	175	155	18	8-19	590	250	55
150	6	267	280	240	215	22	8-23	630	300	90
200	8	292	330	290	265	22	12-23	960	350	145
250	10	330	400	355	325	24	15-25	1158	400	230
300	12	356	450	400	370	24	16-25	1378	450	330
350	14	381	490	445	415	26	16-25	1543	500	460
400	16	406	560	510	475	28	16-27	1738	600	600
450	18	432	620	565	530	30	20-27	1959	600	980
500	20	457	675	620	585	30	20-27	2214	680	960
20K日標鑄鋼閘閥/鑄鋼日標閘閥
50	2	216	155	120	100	18	8-19	480	200	32
65	2.5	241	175	140	120	20	8-19	510	250	39
80	3	283	200	160	135	22	8-23	580	280	55
100	4	305	225	185	160	24	8-23	700	350	80
150	6	403	305	260	230	28	12-25	940	400	160
200	8	419	350	305	275	30	12-25	1190	450	250
250	10	457	430	380	345	34	12-27	1390	500	370
300	12	502	480	430	395	35	16-27	1600	500	560
350	14	762	540	480	440	40	16-33	1750	600	870
400	16	838	605	540	495	46	16-33	1900	600	1150
450	18	914	675	605	560	48	20-33	2320	650

訂貨流程：

1、客戶日標閘閥采購清單傳真到0577-8868　8270或來電咨詢0577-8588　8060/8061/8062/8063或發郵箱rtv@zjrtfm.com

2、收到客戶日標閘閥采購清單，為客戶提供閥門型號選型與報價（價格清單）.
　　3、具體商定：交貨期、特殊要求等事宜.

訂貨須知：
1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．日標閘閥結構長度；
b．日標閘閥連接形式；
c．日標閘閥公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、本廠可根據客戶特定要求配置各類驅動裝置。
3、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。
